멤브레인 스위치

멤브레인 스위치 키패드 : 그들의 중요성, 기능 및 응용 프로그램에 대한 포괄적 인 탐색

1. 소개

현대 전자 제품 및 산업 제어 시스템의 영역에서 막 스위치는 필수적인 구성 요소로 등장했습니다. 이러한 작고 다재다능하며 신뢰할 수있는 매우 신뢰할 수있는 장치는 광범위한 산업에서 사용자 - 장치 상호 작용을 가능하게하는 데 중요한 역할을합니다. 멤브레인 스위치는 재료 과학 및 제조 기술의 지속적인 발전에 대한 증거 일뿐 만 아니라 매끄럽고 효율적이며 사용자 친화적 인 제품 개발을위한 핵심 지원입니다.

2. 정의와 구조

멤브레인 스위치는 얇고 유연한 재료의 여러 층으로 구성된 스위치 유형입니다. 기본 구조에는 일반적으로 폴리 에스테르 또는 폴리 카보네이트로 만들어진 그래픽 오버레이 인 최상층이 포함됩니다. 이 레이어는 사용자가 직접 상호 작용하여 레이블, 기호 및 기타 작동을위한 기타 시각적 신호를 제공하는 인터페이스 역할을합니다. 그래픽 오버레이 아래에는 일반적으로은 잉크 (탄소 잉크) 또는 전도성 중합체로 만들어진 전도성 층이 있습니다. 이 층은 스위치가 활성화 될 때 전기 신호를 전달하는 데 도움이됩니다.

중간 층은 절연체로 전도성 층을 분리하고 짧은 회로를 방지합니다. 접착제와 같은 재료로 만들어졌으며 스위치의 활성화 지점을 정의하는 구멍이나 영역을 정확하게 절단했습니다. 다른 전도성 층은 절연체 아래에 배치되며 상부 전도성 층과 함께 작동합니다. 특정 지점에서 최상층에 압력이 적용되면, 절연체의 컷 아웃을 통해 두 개의 전도성 층이 접촉하여 전기 회로를 완료하고 연결된 장치로 신호를 보냅니다.

3. 주요 기능

3.1 내구성

막 스위치는 많은 수의 작동주기를 견딜 수 있도록 설계됩니다. 그들은 성능이 상당한 저하없이 수백만 개의 프레스를 견딜 수 있습니다. 이를 통해 산업 제어 패널, 자동차 대시 보드 및 가정용 기기 제어 인터페이스와 같이 빈번한 사용이 예상되는 응용 프로그램에 이상적입니다. 고급 접착제 기술을 사용하여 층이 함께 결합 된 강력한 구조는 가혹한 환경 조건에서도 마모에 대한 저항을 보장합니다.

3.2 사용자 정의 가능성

멤브레인 스위치의 가장 놀라운 특징 중 하나는 높은 수준의 사용자 정의 가능성입니다. 제조업체는 고유 한 모양, 색상 및 범례로 사용자 정의 그래픽 오버레이를 만들어 다양한 제품의 특정 설계 요구 사항과 일치 할 수 있습니다. 스위치 요소의 크기와 레이아웃은 사용 가능한 공간 및 사용자 - 인터페이스 디자인에 따라 조정할 수도 있습니다. 이러한 유연성을 통해 소형 핸드 헬드 장치에서 대규모 스케일 산업 장비에 이르기까지 다양한 제품으로의 원활한 통합이 가능합니다.

3.3 로우 프로파일 및 경량

멤브레인 스위치는 매우 얇으며, 일반적으로 몇 밀리미터에서 두께가 1 밀리미터 미만입니다. 이 낮은 프로파일 디자인은 공간이 모바일 장치, 태블릿 및 웨어러블 전자 제품과 같이 프리미엄 인 응용 프로그램에 적합합니다. 그들의 가벼운 특성은 또한 전체 휴대 성과 엔드 제품의 사용 편의성에 기여합니다.

3.4 밀봉 및 환경 저항

이 스위치는 먼지, 수분 및 기타 오염 물질로부터 보호하기 위해 효과적으로 밀봉 할 수 있습니다. 밀봉 프로세스는 스위치의 내부 구성 요소가 외부 환경에서 차폐되어 특히 산업 및 실외 응용 분야에서 신뢰성과 수명을 향상시킵니다. 그들은 광범위한 온도와 습도 수준에서 작동하여 다양한 기후 조건에 사용하기에 적합합니다.

4. 제조 공정

멤브레인 스위치의 제조에는 몇 가지 정확한 단계가 포함됩니다. 먼저 그래픽 오버레이는 고품질 잉크 및 스크린 인쇄 또는 디지털 인쇄와 같은 인쇄 기술을 사용하여 설계 및 인쇄됩니다. 이어서, 전도성 층은 적절한 기판에 증착된다. 이것은 ITO 증착을위한 스퍼터링 또는 전도성 중합체에 대한 코팅과 같은 방법을 통해 수행 될 수 있습니다.

절연체 층은 다이 - 절단 또는 레이저 - 절단 공정을 사용하여 필요한 모양과 크기로 절단됩니다. 그런 다음 개별 층은 재료와의 호환성과 강력하고 내구성있는 결합을 제공하는 능력을 위해 선택된 접착제를 사용하여 신중하게 정렬 및 결합됩니다. 마지막으로, 조립 된 박막 스위치는 필요한 성능 표준을 충족하도록 엄격한 품질 관리 테스트를 거칩니다.

5. 응용 프로그램

5.1 소비자 전자 장치

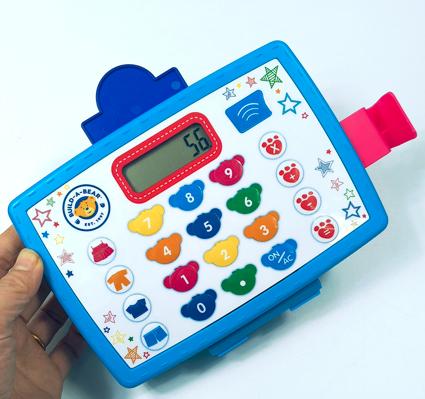

소비자 전자 장치에서 멤브레인 스위치는 리모콘, 키보드 및 터치 민감한 패널과 같은 제품에 널리 사용됩니다. 텔레비전, DVD 플레이어 및 오디오 시스템과 같은 장치를위한 간단하고 직관적 인 사용자 인터페이스를 제공합니다. 휴대폰과 태블릿에서는 종종 터치 스크린 인터페이스에 통합되어 이러한 장치의 매끄럽고 미니멀 한 디자인에 기여합니다.

5.2 자동차 산업

자동차 대시 보드에는 조명, 와이퍼 및 기후 제어 시스템과 같은 다양한 기능을 제어하기위한 멤브레인 스위치가 장착되어 있습니다. 이 스위치는 IN 차량 제어를위한 신뢰할 수 있고 긴 솔루션을 제공하며, 진동, 온도 변화 및 자동차 환경의 특징 인 빈번한 사용을 견딜 수 있습니다. 또한 대시 보드의 현대적이고 인체 공학적 디자인에 기여합니다.

5.3 산업 제어 시스템

산업 제어 패널은 내구성과 사용자 정의 가능성을 위해 멤브레인 스위치에 크게 의존합니다. 공장, 발전소 및 기타 산업 환경에서 기계, 장비 및 생산 공정을 제어하는 ​​데 사용됩니다. 특정 기능과 레이블이있는 맞춤형 스위치를 만들 수있는 기능은 복잡한 산업 제어 응용 프로그램에 이상적인 선택입니다.

5.4 의료 기기

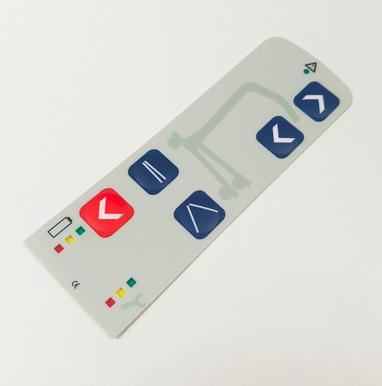

의료 분야에서 막 스위치는 환자 모니터, 주입 펌프 및 진단 장비를 포함한 다양한 장치에서 사용됩니다. 프로파일 디자인, 내구성 및 청소 용이성은 위생 및 신뢰성이 가장 중요한 의료 환경에서 사용하기에 적합합니다.

6. 미래의 트렌드

기술이 계속 발전함에 따라 멤브레인 스위치는 더 많은 발전을 볼 것으로 예상됩니다. 전도도, 유연성 및 내구성이 향상된 새로운 재료의 개발은 더욱 효율적이고 안정적인 스위치로 이어질 수 있습니다. 또한 더 몰입감 있고 직관적 인 사용자 경험을 만들기 위해 T

또한, 소형화에 대한 수요와 에너지 효율적인 장치에 대한 요구가 증가함에 따라 더 작고 더 많은 전력 의식적인 막 스위치의 개발을 주도 할 것입니다. 이러한 트렌드는 사물 인터넷과 같은 신흥 기술에서 막 스위치를 사용할 수있는 새로운 기회를 열어 줄 것입니다. 많은 소규모 연결된 장치에는 간단하고 신뢰할 수있는 사용자 인터페이스 구성 요소가 필요합니다.

결론적으로, 멤브레인 스위치는 현대 기술의 필수 요소가되어 다양한 기능을 제공하는 기능의 조합을 제공합니다. 내구성, 사용자 정의 성 및 낮은 프로파일 설계로 인해 다양한 산업의 제조업체가 선호하는 선택이되었습니다. 기술이 발전함에 따라 이러한 스위치는 혁신적이고 사용자 친화적 인 제품의 개발을 가능하게하는 데 훨씬 더 중요한 역할을 할 것입니다.
